超聲波明渠流量計工作原理

更新時間：2019-07-30
1、顯示流量:儀表工作于流量計狀態，上電后顯示。流量顯示狀態下，顯示屏上有十項內容。①：瞬時流量的柱條顯示。粗黑色柱條長，表示瞬時流量大；柱條短，表示瞬時流量小。柱條長度到*下邊瞬時流量為“0”。柱條長度到*上邊，瞬時流量為柱條上方的數值。該數值對應參數表中的“系統參數”][20/24]“流量量程”。②：累計流量被清零的時間?！ぁぁ?/div>



1、顯示流量:

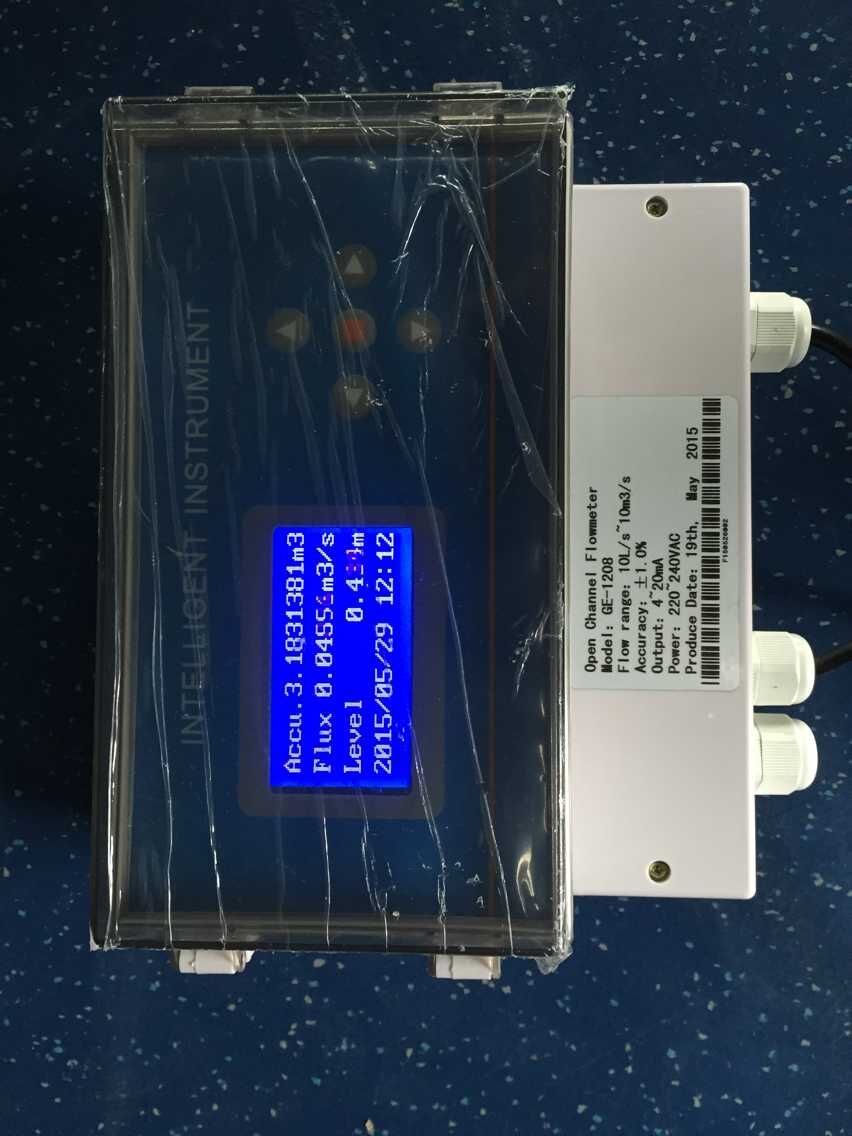

儀表工作于流量計狀態，上電后顯示。流量顯示狀態下，顯示屏上有十項內容。
①：瞬時流量的柱條顯示。粗黑色柱條長，表示瞬時流量大；柱條短，表示瞬時流量小。柱條長度到*下邊瞬時流量為“0”。柱條長度到*上邊，瞬時流量為柱條上方的數值。該數值對應參數表中的“系統參數”][20/24]“流量量程”。
②：累計流量被清零的時間。“02.03.28.15:”表示02年03月28日15時累計流量回零。
③、④：儀表探頭收到校波、回波的狀態指示。收到校波或回波，對應的指示為“›”；沒收到校波或回波，對應的指示為“Ñ”。本儀表是通過超聲波測量的，儀表工作正常情況下，必須收到校波和回波。由于量水槽內水面波動，回波會閃動，或短時間收不到。儀表用回波消失前的數值替代。長時間收不到，則要檢查探頭安裝位置是否正常。如校波、回波都收不到，則要考慮探頭引線是否斷掉，或探頭是否損壞。
⑤：打印機指示。打印機在線，指示為“›”； 打印機不在線，指示為“Ñ”。儀表正在向打印機送數據，“›”閃動。
⑥：通訊狀態指示。與參數表設置有關（“串口參數”][1/5]“輸出口位”）。
“輸出口位”設置“232”：指示為“232” 字符。收到數據，“232”字符后出現“¬”；發送數據，“232”字符閃動。
“輸出口位”設置“485”：指示為“485” 字符。收到數據，“485”字符后出現“¬”；發送數據，“485”字符閃動。
“輸出口位”設置“調制解調器”：調制解調器在線，指示為“MD” 字符；調制解調器不在線，指示為“Ñ” 字符。收到數據，“MD”字符后出現“¬”；發送數據，“MD”字符閃動。“輸出口位”設置為“調制解調器”有兩種，“調制解調器1次”和“調制解調器4次”。分別表示當出現一次振鈴，或出現四次振零開始建立載波連接。當設為“調制解調器4次”時，調制解調器不在線時，指示為“232” 字符。
“輸出口位”設置為“GSM”：通訊模塊在線，并查到注冊，指示為“y” 符號；通訊模塊不在線，指示為“Ñ” 符號；通訊模塊在線，正在查找注冊，“Ñ”閃動。收到數據，“y”符號后出現“¬”；發送數據，“y”符號閃動。“y”符號的大小表示接收信號強弱。
⑦：記錄內容指示。與參數表設置有關（“記錄內容”][01/11]“選項”）。“記錄內容”僅選流量，指示為“FLOW”。 “記錄內容”選擇了其它項，指示按3s間隔交替顯示被選記錄內容的數值，如“H=0.102”、“I1=4.000”等。如果被顯示項的數值在不合格域，顯示的數值閃動。
⑧：瞬時流量數值。“581.9L/s”表示581.9升/秒。計量單位也可以是“m3/h”（立方米/每小時）。計量單位通過參數表“系統參數”][2/24]“流量單位”設置。
⑨：日歷鐘。“ 02.05.10.14:54’00” ”表示02年05月10日14時54分00秒。日歷鐘通過參數表“日歷鐘校準”來校準。
⑩：累計流量。“01509581m3”表示從“02年03月28日15時”到“02年05月10日14時54分00秒”，本流量計流量累計總數為：1509581 m3。
